Охлаждение светодиодных лент алюминиевым профилем



Как и зачем охлаждать светодиодные ленты

Светодиодные ленты мощностью более 9,6 Вт/метр нуждаются в обязательном охлаждении, это обеспечивает светодиодной ленте долгий срок службы и более высокую светоотдачу. Для охлаждения используют алюминиевые профили, на рис. 1. представлена светодиодная лента, наклеенная на алюминиевый профиль, который отводит избыточное тепло и передает его в окружающую среду. Если использовать алюминиевый профиль для диодных лент малой мощности, например 4,8 Вт/м., то мы значительно увеличим срок службы этой led ленты.



Рис. 1. Светодиодная лента Led-Crystal наклеена на охлаждающий профиль LR44R. Сверху светодиодная лента накрыта матовым защитным экраном.

Что будет если не соблюдать правила охлаждения светодиодных лент

Если такое дополнительное охлаждение не использовать, то светодиодная лента быстро выйдет из строя, пример вышедшей из строя светодиодной ленты представлен на Рис. 2. В данном примере покупатель пренебрег правилами охлаждения диодных лент и наклеил три светодиодные ленты мощностью 19,2 Вт/м вплотную друг к другу. Ленты располагались в нише из гипсокартона. Сначала вышла из строя средняя светодиодная лента, поскольку кроме собственного нагрева ей сообщалось тепло от соседних светодиодных лент, на Рис. 2 видно, что средняя led лента пожелтела больше. Выход из строя произошел за несколько дней работы светотехнической системы.

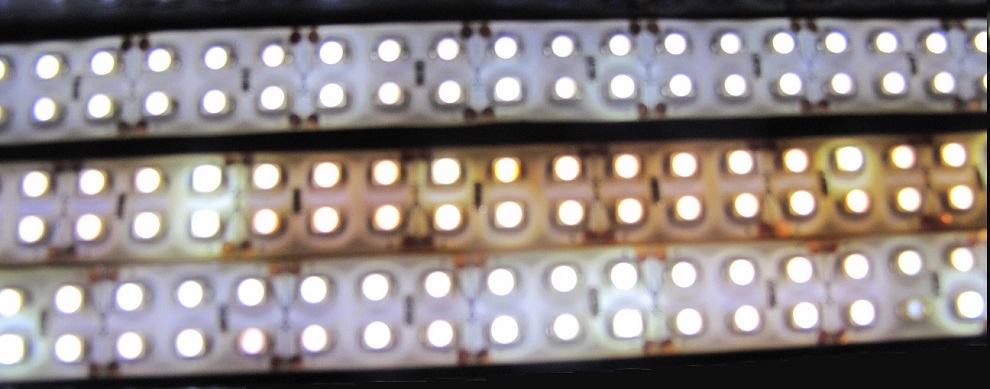

Рис. 2. Светодиодная лента вышла из строя из-за перегрева.

Какие бывают алюминиевые профили

Виды алюминиевых профилей:

1. Самый простой вариант - это алюминиевые полосы. Их обычно используют для закарнизной подсветки, внешний вид представлен на Рис. 3а. Алюминиевые полосы эстетически не красивы но, в закарнизной подсветке они не видны человеческому глазу, поскольку закрыты потолочным карнизом как показано на Рис. 3б.

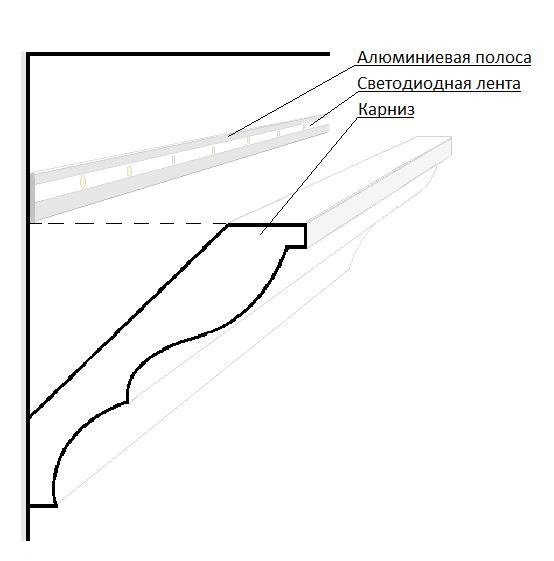

           а)  Внешний вид алюминиевой полосы.                                                    б) Схема закарнизной подсветки.

                                             Рис. 3. Использование алюминиевой полосы для закарнизной подсветки.



2. Существует накладной профиль с экраном, внешний вид представлен на Рис. 4,  его часто используют для подсветки столешниц на кухне Рис.5(а,б). Также профиль нужен в тех местах интерьерной подсветки, где нет возможности скрыть ленту и свет от ленты прямо попадает в глаза. Наличие матового экрана делает свет рассеянным, это более комфортно для глаз.

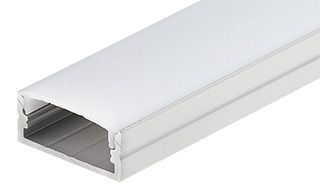

   Рис. 4. Накладной алюминиевый профиль ARH-WIDE-H10-2000 ANOD.


а)   Плоский накладной профиль.                                                                                  б) Угловой накладной профиль.

Рис. 5. Использование алюминиевого профиля для подсветки столешницы на кухне.

3. Врезные алюминиевые профили очень часто используют в современных интерьерах в стиле ХАЙ ТЕК. Эти профили встраиваются в гипсокартон, внешний вид представлен на Рис. 6., схема установки в гипсокартон представлена на Рис. 7. Используя такой профиль появляется возможность создавать светильники различной длины.

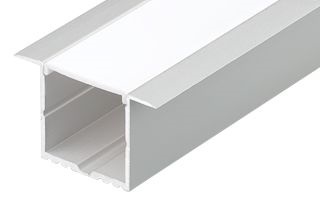

                                               Рис. 6. Врезной алюминиевый профиль ARH-POWER-F-W35-2000 ANOD.


                                              Рис. 7. Схема установки алюминиевого профиля в гипсокартон.

4. Подвесной профиль, подвешивается к потолку на металлических тросах, внешний вид представлен на Рис. 8.

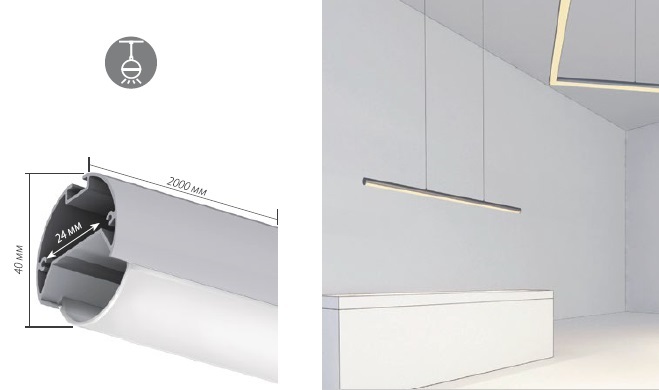

Рис. 8. Подвесной алюминиевый профиль SL-ROUND-D40-2500 ANOD+OPAL.
Этот профиль также популярен в современных интерьерах, его используют не только для оформления квартир но и для выставок, музеев, торговых помещений.

Зачем еще нужен алюминиевый профиль

Алюминиевый профиль не только охлаждает светодиодную ленту, но и придает ей эстетичный вид. Большинство светодиодных лент снабжены защитным экраном, который защищает ленту от механических воздействий. Если экран матовый, то он ещё рассеивает свет.
Поверхность алюминиевого профиля может быть анодированной. Это нанесение на поверхность алюминия различных слоев электрохимическими методами. Анодированный алюминий имеет более равномерный внешний вид поверхности, то есть не видны полосы, которые обычно возникают в процессе производства профиля. С помощью анодирования, такой профиль может быть окрашен в какой-либо цвет, например золотистый или коричневый.

Заключение

Алюминиевый профиль сделан для отвода тепла, что значительно увеличивает срок службы светодиодной ленты. Для led лент мощностью более 9,6 Вт/м такое охлаждение является обязательным. Также использование профилей с защитным матовым экраном предохраняет глаза от избыточной яркости и придает эстетику светотехнической системе.

24.04.2018
