Профиль для светодиодной ленты

Светодиодные ленты – простой и эффектный способ подсветки различных помещений. Этот вид освещения выбирают за легкость монтажа, долговечность и широкие возможности для дизайнерских решений. LED-ленты мощностью менее 9 Вт на метр можно устанавливать прямо на рабочую поверхность. Для более мощных источников света рекомендуется использование специального теплотводящего профиля.

Зачем нужен профиль для светодиодной ленты?

Светодиодная лента с драйвером – это самостоятельный источник света. В комплекте с профилем и рассеивателем этот источник превращается в полноценный светильник. На рис. 1. Показана светотехническая система с использованием алюминиевого профиля.

Рис. 1. Алюминиевый профиль с установленной светодиодной лентой.

Плюсы использования профиля:

Теплоотвод. Светодиодам противопоказана температура выше 60 ⁰C (на радиаторе, приблизительное значение). При отсутствии эффективного охлаждения световой поток будет постепенно уменьшаться. Светодиодная лента выйдет из строя гораздо раньше, чем планировалось. Алюминиевый профиль обеспечивает эффективный отвод тепла и увеличивает срок службы светодиодов.
Эстетика. Здесь как с обычными лампочками – их можно просто вкрутить в патрон, а можно купить красивую люстру. Разница во внешнем виде очевидна. Так и со светодиодной лентой – в профиле она выглядит более аккуратно и лаконично.
Защита. Профиль предохраняет светодиодную ленту от механических повреждений, защищает от воздействия пыли и влаги. Еще один плюс к долговечности световой конструкции.
Использование профиля в комплекте с рассеивателями делает световой поток более комфортным для глаз. Подсветка выглядит как сплошная полоса мягкого света, а не отдельные яркие точки светодиодов.
Итак, с преимуществами все понятно. Если важна долговечность и эстетика – светодиодную ленту крепим с использованием профиля. Теперь разберемся с разновидностями профилей и особенностями монтажа.
Что будет если не соблюдать правила охлаждения светодиодных лент?
Если такое дополнительное охлаждение не использовать, светодиодная лента быстро выйдет из строя. Пример вышедшей из строя светодиодной ленты представлен на Рис. 2.
В данном случае покупатель пренебрег правилами охлаждения LED-лент и наклеил три светодиодные ленты мощностью 19,2 Вт/м вплотную друг к другу. Они располагались в нише из гипсокартона. Сначала вышла из строя средняя светодиодная лента, поскольку кроме собственного нагрева ей сообщалось тепло от соседних лент. На рисунке видно, что средняя лента пожелтела больше. Выход из строя произошел за несколько дней работы светотехнической системы.
Рис. 2. Светодиодная лента вышла из строя из-за перегрева. Монтаж без алюминиевого профиля.

Обычно производители алюминиевого светотехнического профиля указывают мощность, которую способен рассеять 1 м ленты. Это нужно учитывать при создании светотехнической системы с использованием LED-лент.

Форма профиля

Форма профиля для светодиодной ленты выбирается исходя из его назначения. Основные разновидности:

Прямой
Стандартный профиль П-образной формы (изображен на рис. 3.). Устанавливается на поверхность, либо встраивается в подготовленное углубление.
Рис. 3. П-образный профиль.

Закругленный
Профиль в форме тубуса (рис. 4) Используется для создания круглых LED-светильников. Обычно это подвесные или накладные конструкции.
Рис. 4. Закругленный профиль.

Угловой
Устанавливается в место стыка стены и потолка (иногда пола). Обычно его рекомендуют использовать для подсветки карнизов или рабочей зоны в кухне. Он позволяет направить свет под углом 45 гр. (рис. 5)
Рис. 5. Угловой профиль.

Гибкий
Эластичный корпус, который изгибается под разными углами, как и сама светодиодная лента. Используется для создания вывесок и надписей, а также в декоративных целях (рис. 6).

Рис. 6. Гибкий профиль.

Изогнутый
Жесткий корпус в форме дуги (рис. 7). Предназначен для сборки нестандартных светильников с мягким изгибом, световых конструкций в форме замкнутого круга или волны.

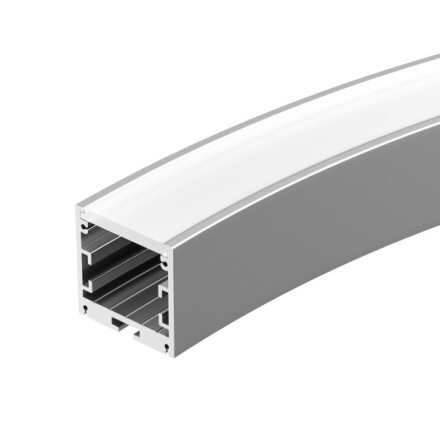

Рис. 7. Изогнутый профиль.

Виды профилей и особенности монтажа

По способу монтажа профиль для светодиодной ленты делится на:
Накладной
Угловой
Врезной
Подвесной

Накладной
Самый простой и распространенный вид профиля (рис. 8). Устанавливается прямо на поверхность и требует минимальных усилий.
Рис. 8. Накладной профиль.

Профиль монтируется с использованием саморезов, специальных клипс, либо закрепляется с помощью двустороннего скотча или клея.
Нижняя часть профиля плотно прижата к поверхности, так что основную функцию охлаждения светодиодов выполняют боковые части корпуса. Иногда в комплекте к профилю идет специальное основание, обеспечивающее дополнительный зазор между поверхностью и алюминиевым коробом. Это обеспечивает качественный отвод тепла даже от мощных светодиодных лент.

Подвесной
Крепится на подвесы и обычно подвешивается на потолке (рис. 9 и 10).



Рис. 9. Подвесной профиль.



Рис. 10. Крепление для подвесного профиля.

В данном случае каркас вообще не соприкасается с потолком – с охлаждением светодиодов проблем не возникает.

Угловой
Этот вид профиля, также как накладной, крепится на поверхность, но размещается в углу (рис. 11).
Рис. 11. Угловой профиль.
Монтируется угловой профиль аналогично накладному – на клей или шурупы. В этом случае уже две поверхности профиля оказываются изолированы. При использовании мощной ленты рекомендуется оставлять зазор в несколько миллиметров между корпусом и поверхностью. Тогда за охлаждение светодиодов можно не беспокоиться.
При приклеивании алюминиевого профиля рекомендуется использовать резиновый клей, поскольку металл при нагревании расширяется. Резиновый клей будет растягиваться. В протвном случае профиль может отсоединиться от поверхности.

Врезной
Монтируется в подготовленное углубление, полностью скрывающее профиль. Создает эффект световой полосы на одном уровне с поверхностью (рис. 12).

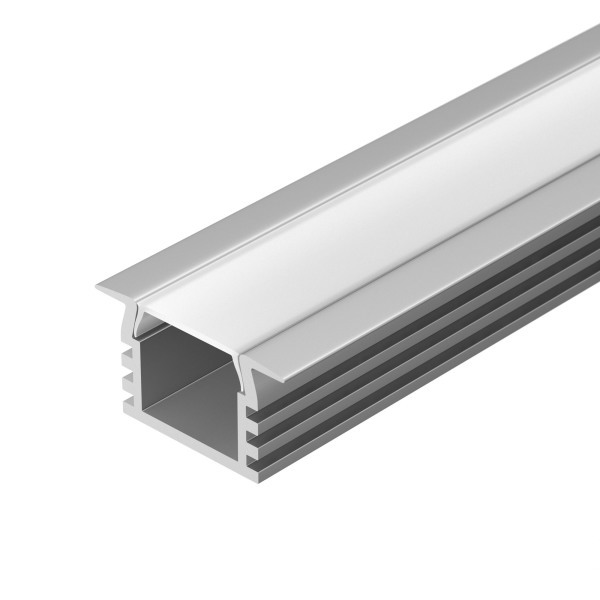

Рис. 12. Врезной профиль.

Корпус в этом случае погружен в паз, и эффективность отвода тепла может быть снижена. Чтобы этого не произошло, выбирайте модели с максимальной площадкой наружной части профиля. Она выполняет функцию охлаждения светильника и отлично скрывает неровности поверхности. Подсветка выглядит аккуратно.
Интересно! Встроенный профиль может быть различной формы, в том числе с возможностью скрытого размещения LED-ленты (рис. 13). Луч света направлен внутрь профиля, а отраженное свечение становится мягким и комфортным для восприятия.
Рис. 13 Врезной профиль с эффектом отраженного света.

Назначение профиля

В зависимости от того, на какую поверхность монтируется и какую цель выполняет подсветка, выпускаются разные виды профилей:
Для гипсокартона и натяжных потолков
Профиль для гипсокартона имеет свои конструктивные особенности, которые облегчают монтаж источника света. Существуют разные вариации: под финишную или строительную отделку, для оформления ниш, скрытой подсветки и т. п.
Профиль для натяжных потолков имеет специальный каркас для крепления потолочного полотна плюс корпус для установки светодиодной ленты. Монтируются на поверхность основного потолка, либо к боковой стене, если источник света располагается в углу.
Для контурной подсветки
Профиль этой категории может быть накладным и врезным, с различными конструктивными особенностями. Его можно использовать для создания световых линий по периметру помещения, подчеркивания разных уровней поверхности или для создания эффекта «парящего потолка».
Для создания светильников
Изогнутый профиль для радиусных светильников –  сборка светового круга определенного диаметра.
Прямой профиль для прямоугольных светильников и световых линий.
Профиль в виде трубы для накладных и подвесных светильников круглой формы.
Профиль для светильников бра, монтируемый на стены помещения.
Для лестниц и полов
Видимая и скрытая LED-подсветка эффектно дополняет интерьер, акцентируя внимание на перила, ступени (рис. 14) и плинтусы, даже при выключении основного света.

Рис. 14. Светодиодная подсветка ступеней.

Материал профиля

Пластик
Пластиковые профили (рис. 15) стоят недорого, мало весят, имеют вариации по цвету, фактуре и прозрачности корпуса. Изделия из пластика обладают эластичностью, их можно использовать для монтажа на изогнутых и неровных поверхностях. Возникает вопрос: зачем тогда переплачивать за алюминий?

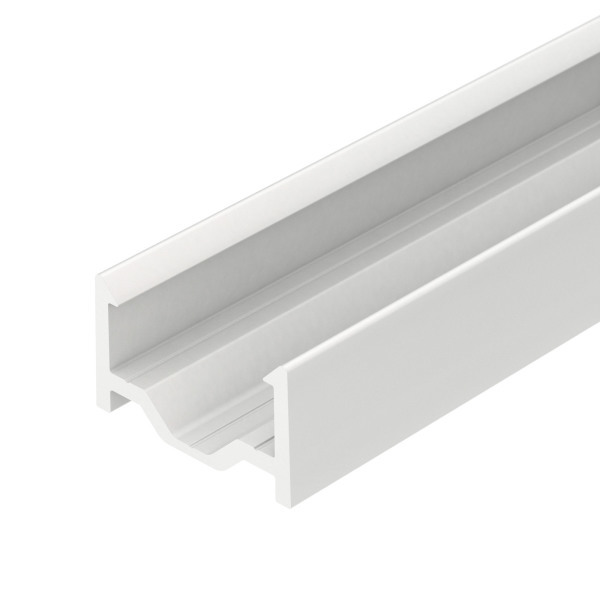

Рис. 15. Пластиковый профиль.
У пластикового материала есть весомые недостатки:
Низкая теплопроводность и, соответственно, худший отвод тепла от светодиодов.
Меньшая прочность и долговечность, по сравнению с алюминием.
Пластиковые короба не подходят для мощных LED-лент и врезного способа монтажа.

Алюминий
Алюминиевые профили – более надежный вариант. Такая система прочна, долговечна, имеет много вариантов по установке и отлично справляется с задачей охлаждения даже самых мощных светодиодов.
Алюминий как правило имеет анодированное покрытие, оксидная пленка на поверхности металла. Еще один плюс к эстетике и надежная защита от коррозии.

Гипсокартонные модули
Это комбо-вариант – алюминиевый профиль, встроенный в гипсокартон (рис. 16). Создан для удобства монтажа, но на практике используется нечасто.
Рис. 16. Гипсокартонный модуль.

Цвет профиля
Наиболее распространены профили цвета:
Металлик.
Белый.
Черный.
Реже встречаются короба других оттенков: бронза, золото (рис. 17), шампань, коричневый. В теории профиль может иметь любой цвет по заказу. Разнообразие цветов достигается анодированием, либо корпус может быть окрашен краской.  На практике услугой пользуются редко, так как стандартные цвета подходят для большинства дизайнерских задумок.
Рис. 17. Врезной профиль золотого цвета.

Системы управления, встроенные в профиль

В корпус профиля для светодиодной ленты можно установить «микроустройства» для управления светом.
Например:
ИК-выключатели;
сенсорные выключатели;
«микродиммеры».
Устройства выполняют разнообразные функции: от включения светильника кнопкой (рис. 18) до диммирования (рис. 19) и изменения световой температуры прикосновением к экрану профиля. Система освещения может реагировать на движение или открытие дверцы шкафа.

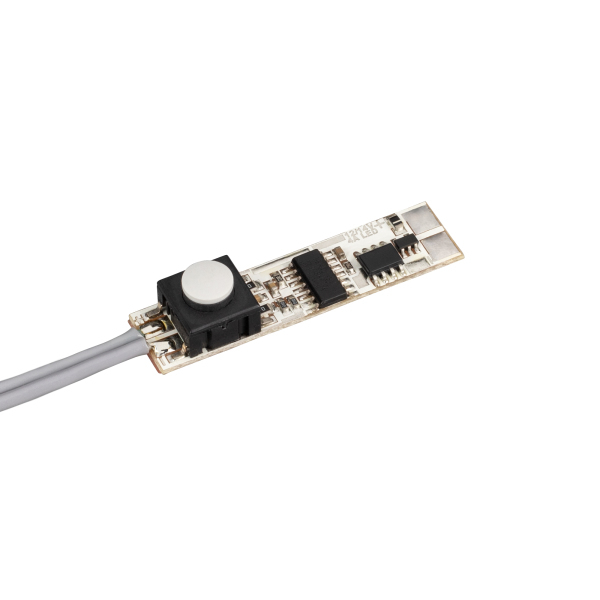

Рис. 18. «Микровыключатель».



Рис. 19. «Микродиммер».

ВАЖНО! Встраиваемые в профиль «микровыключатели» и «микродиммеры» позволяют расширить возможности подсветки без использования громоздких внешних устройств. Из минусов – может потребоваться вырез в рассеивателе профиля.

Комплектующие для профилей

Придать законченный вид светодиодной подсветке помогут комплектующие для профиля:
1. Рассеиватели. Их еще называют экранами. Бывают прозрачные (рис. 20) и матовые (рис. 21), с разной степенью защиты от влаги и пыли. Матовые делают свет менее интенсивным и более рассеянным. Прозрачные почти не изменяют световой поток, почти не рассеивают, в этом случае «рассеиватель» в кавычках. Но яркие огоньки светодиодов могут быть некомфортны для глаз, если находятся в прямой видимости.



Рис. 20. Прозрачный рассеиватель.



Рис. 21. Матовый рассеиватель.

ИНТЕРЕСНО! Матовые рассеиватели выпускаются не только в стандартном светлом, но и в черном цвете (рис. 22). Благородный оттенок создает необычный визуальный эффект приглушенного освещения. При установке на темную поверхность такая подсветка сливается с ней и смотрится очень стильно.

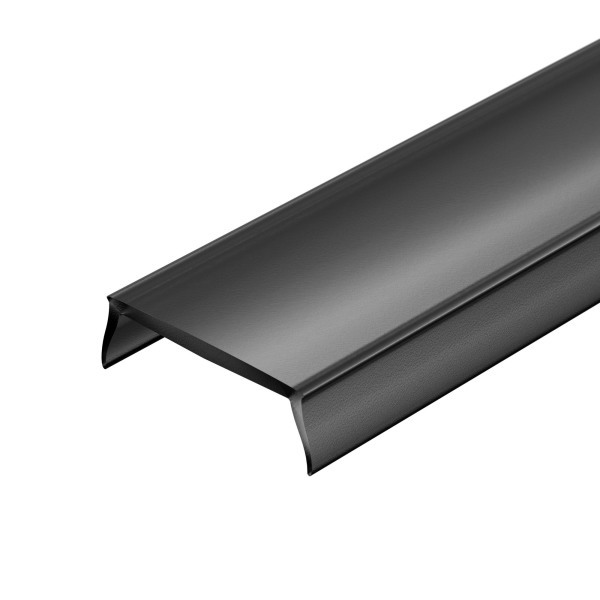

Рис. 22 Черный рассеиватель.

2. Заглушки. (рис. 23) Прикрывают торцевую часть профиля. Бывают глухие, сквозные (с отверстием). Материал: алюминий или пластик.
3. Клипсы. (рис. 24) Используются для крепления и существенно упрощают процесс монтажа.

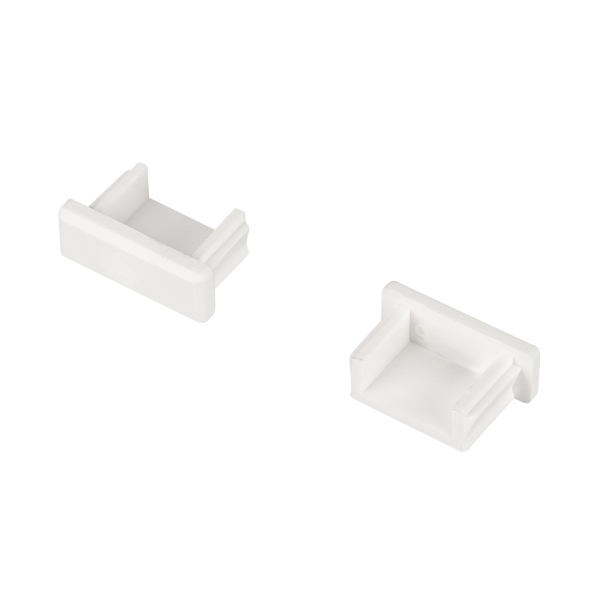

Рис. 23. Прямоугольные заглушки.



Рис. 24. Крепежные клипсы.

Важно! Сэкономить на профиле для светодиодных лент возможно. Вместо него можно использовать алюминиевую техническую полосу. Она вполне справится с основной задачей – охлаждением светодиодов. Да, это менее эстетично, но отлично подойдет, например, для закарнизной подсветки.

Люди стремятся повысить качество жизни и вместе с этим повышают стандарты жилых помещений. Светотехника для интерьера не стоит на месте, появляются новые светильники, светодиодные ленты, а также новые виды алюминиевых профилей. Совершенствуются уже разработанные модели, меняются стили и предпочтения. Например, раньше алюминиевый профиль с точки зрения эстетики использовался не так широко, в основном для мебели, часто при подсветки кухонных зон. Не так давно люди стали широко использовать световые полосы в интерьере. Это стало неотъемлемым атрибутом современного стиля, что привело к созданию новых видов профилей и увеличению массовости их использования.
Данной статьей мы хотим привлечь внимание светотехнического сообщества к использованию профилей для светодиодных лент. Это конструктивно простое решение, но весьма важное для покупателя.

20.06.2022
