Солнечный круг на потолке
Светодиодные светильники Jazzway
Посвящается светодиодным светильникам направленного света. В светотехнике такие светильники называют Downlight, что дословно переводится как «светит вниз». Это современные эстетичные светильники с отличными энергосберегающими характеристиками. Данная статья поможет вам лучше разобраться в ассортименте этой группы, а заодно узнать, почему же led-светильники стали столь популярны.
Светодиоды SMD - победители в гонке на выживание
Наибольшее распространение сегодня получил именно этот тип светодиодов. Светодиоды SMD широко применяются в бытовой технике, сотовых телефонах, видеоэкранах и, конечно, в светодиодных линейках, источниках света, а также в светодиодных светильниках различного типа.
SMD, Surface Mounted Device, переводится как «прибор, монтируемый на поверхность».
Обычная монтажная плата SMD выглядит следующим образом.
Множество небольших светодиодов размером с муравья последовательно крепят на общую плату.
«Муравьи» припаиваются на плату группами. Все элементы прибора монтируются прямо на поверхность платы. При этом максимальное потребление каждого светодиодного мини-чипа обычно составляет не более 20 мА. Все группы светодиодов, расположенные на плате, собираются воедино и выводятся на общий «плюс».
Чем же эти «муравьи-светодиоды» завоевали рынок светотехники? Вот их преимущества:
- Прежде всего, они доступны по цене! Ведь все элементы монтируются на одну плату. Притом монтируются достаточно просто, без внутренней встройки, впайки. Кроме того, для всей группы SMD-светодиодов используется один общий отражатель и один общий рассеиватель. А так ведь значительно дешевле!
- Энергоэффективность. Обилие используемых в конструкции мини-чипов, мало сказывается на токопотреблении прибора. Этот тип светодиодов характеризуется очень высокой плотностью элементов на плате и сверхмалым потреблением электроэнергии, особенно если вся установочная группа имеет одни и те же характеристики.
- Надежность. Она достигается благодаря низкому тепловому сопротивлению и использованию силикона для герметизации диодов. Это позволяет предотвратить обрыв проводников вследствие плохого коэффициента расширения эпоксидной смолы. Если даже один из светодиодов выходит из строя, другие продолжают работать.
- Универсальность. В связи с большим количеством вариантов исполнения сфера применения SMD-светодиодов практически никак не ограничена. Такое конструктивное решение подойдет как для габаритного изделия, так и для весьма миниатюрного.
PLED-DL- led-светильники для серьезных проектов
Встраиваемые светодиодные светильники направленного света PLED-DL (Downlight) сделаны из высококачественных добротных материалов и предназначены для ответственных проектов. Светильник включается моментально и дает равномерный, приятный глазу свет без бликов и пульсации. Обладает высокой цветопередачей. Защищен от перепадов рабочего напряжения в сети. Усиленный радиатор из литого алюминия эффективно охлаждает рабочую область и обеспечивает по настоящему длительный срок службы.
Корпус из литого алюминия с усиленным теплоотводом. Защитное матовое стекло белого цвета. Светодиоды типа SMD 5630 Seuol Semicondutor Co. (Корея) /* epistar (Тайвань).
В комплект входит блок питания, защищенный от перепадов напряжения.

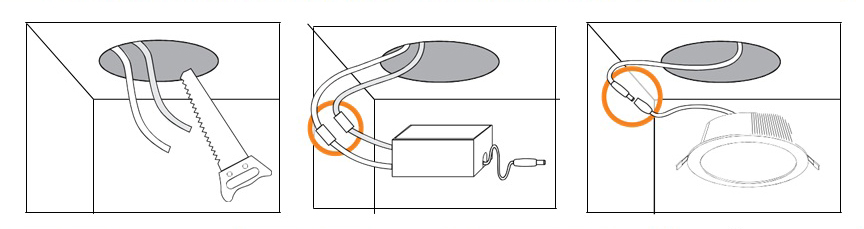

Схема установки светодиодного светильника прямого света

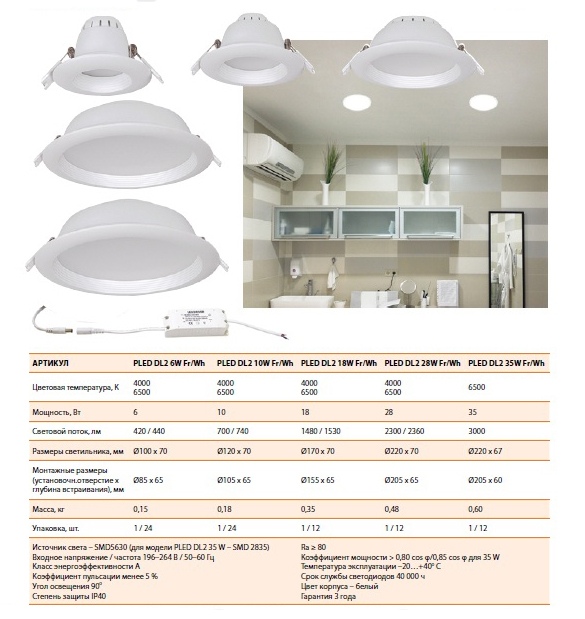

PLED-DL2 – светодиодная альтернатива классической «точке»
Теперь легко заменить традиционные точечные светильники под галоген или КЛЛ на что-то более современное. При этом можно избежать глобальных реконструкций потолочного пространства.
Большой плюс серии PLED-DL2 от Jazzway — СУПЕРЦЕНА!
Широкий ассортимент – еще один огромный плюс! Под соответствующие цели и задачи можно подобрать светильники по мощности, световому потоку, диаметру.
Эти легкие светильники с универсальным дизайном найдут свое место практически в каждом интерьере.
Работают без бликов и пульсации, моментально включаются, дают равномерный, приятный глазу свет.
Нормы освещения
В действующем ГОСТ 26824 приведены термины с соответствующими определениями:
Коэффициент пульсации освещенности Кп (%) – критерий оценки относительной глубины колебаний освещенности в результате изменения во времени светового потока источников света в осветительной установке при питании их переменным током.
Освещенность Е (лк) – физическая величина, определяемая отношением светового потока, падающего на элемент поверхности, к площади этого элемента.
Условная рабочая поверхность – условная горизонтальная поверхность, расположенная на уровне 0,8 м от пола. Значение Кп в диапазоне от 5 до 20% регламентируется в зависимости от точности зрительной работы.
Согласно СанПиНам уровень пульсаций светового потока должен быть:
- в помещениях, оборудованных компьютерами, не более 5% (СанПиН 2.2.2/2.4.1340-03);
- в детских дошкольных учреждениях – не более 10% (СанПиН 2.2.1/2.1.1.1278-03);
- в учреждениях общего, начального, среднего и высшего специального образования – не более 10% (Сан- ПиН 2.2.1/2.1.1.1278-03).
Причины возникновения пульсаций у светильников разных типов
Светильники с лампами накаливания обычно подключаются напрямую к сети переменного тока напряжением 220 В и частотой 50 Гц. Частота изменения яркости свечения лампы накаливания составляет 100 Гц. Коэффициент пульсации лампы накаливания определяется тем, как быстро нить накаливания успевает на- греться и остыть за полупериод питающего напряжения (инерционность). Чем мощнее лампа накаливания и чем толще ее нить, тем меньше коэффициент пульсации.
Светильники с люминесцентными (газоразрядными) лампами работают только от переменного тока. Пульсации здесь никак не избежать. Люминофор на стенках колбы несколько сглаживает пульсацию, но не может убрать ее полностью.
Кп люминесцентного светильника сильно зависит от управляющей его работой электрической схемы. В современных люминесцентных светильниках применяются ЭПРА – электронные пускорегулирующие автоматы, преобразующие входную частоту питающей сети в частоты свыше 300 Гц (свыше тех частот, что фиксируют глаза и мозг человека). Это существенно снижает коэффициент пульсации.
Светодиодные светильники работают как от переменного, так и от постоянного тока. При работе от постоянного тока пульсация в светодиодном светильнике отсутствует, ей просто неоткуда взяться. При работе от переменного напряжения питания пульсация может быть минимизирована при помощи драйвера, преобразующего переменный ток в постоянный. Минимизировать пульсацию способен только качественный драйвер.
Наложение пульсаций. При оценке коэффициента пульсации в помещении необходимо помнить об эффекте наложения пульсаций. Свет от разных источников суммируется в каждой точке пространства и создает определенную освещенность. В реальной жизни мы имеем дело с суммарным световым потоком, как излученным, так и отраженным, с пульсациями.
В СанПиНах нормируются не пульсации светильника, а световые пульсации в помещении. По сути, коэффициент пульсации — параметр качества освещения в помещении.
Такой способ оценки невыгоден в первую очередь именно светодиодным светильникам. Ведь они «самые честные» световые приборы. Их показания всегда точно соответствуют току драйвера.
Есть мнение, что более объективные результаты для светодиодных светильников дали бы измерения Кп по току драйвера. На сегодня же пульсации для светодиодных светильников с драйверами по току не нормируются. Тема эта, конечно, значительно сложнее и глубже, мы лишь слегка прикоснулись к ней.

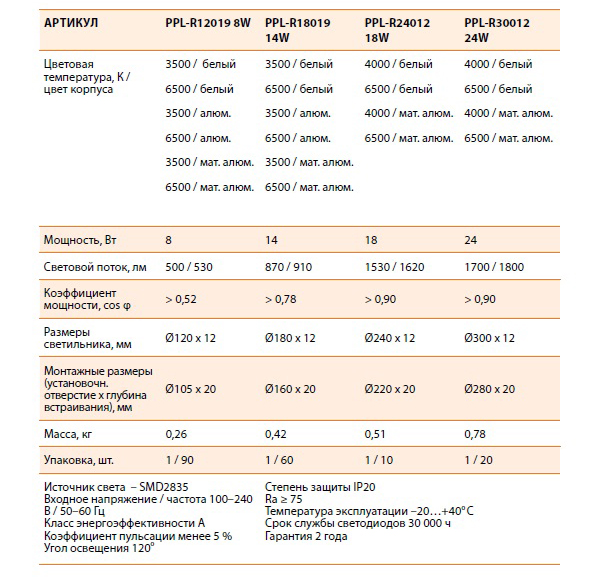

PPL-R – супертонкие светодиодные панели круглой формы
Из ряда аналогичных светильников данное изделие выделяется в первую очередь своим удивительно тонким корпусом. Например, глубина встройки PPl-R30012 24W всего лишь 12 мм!
Другие плюсы супертонких светодиодных панелей: высокая светоотдача, простота и удобство в монтаже и обслуживании,
стильный универсальный дизайн. И ровный, приближенный к естественному свет без мерцания.
Встраиваемые светодиодные панели предназначены для внутреннего освещения жилых и общественных помещений. Их также используют для локальной подсветки предметов интерьера, мебели, ниш и т. п.
Светодиодные панели PPL-R от Jazzway представлены в трех цветовых вариантах: белый, алюминий и матовый алюминий.
Корпус выполнен из качественного алюминия, что позволяет обеспечить хороший теплоотвод. Рассеиватель выполнен из белого матового полимерного материала.

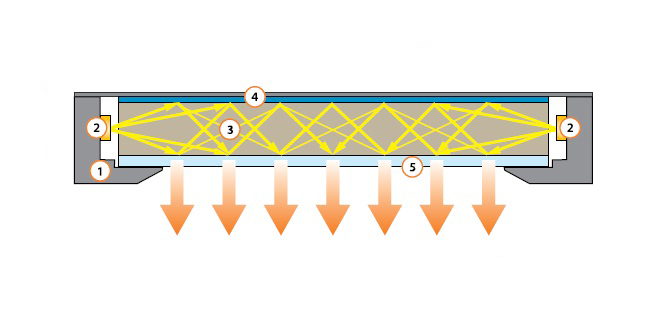

Мягкое, ровное свечение по всей поверхности
- Корпус светильника
- Светодиоды SMD
- Светопроводящая линза
- Светоотражающая пленка
- Рассеиватель

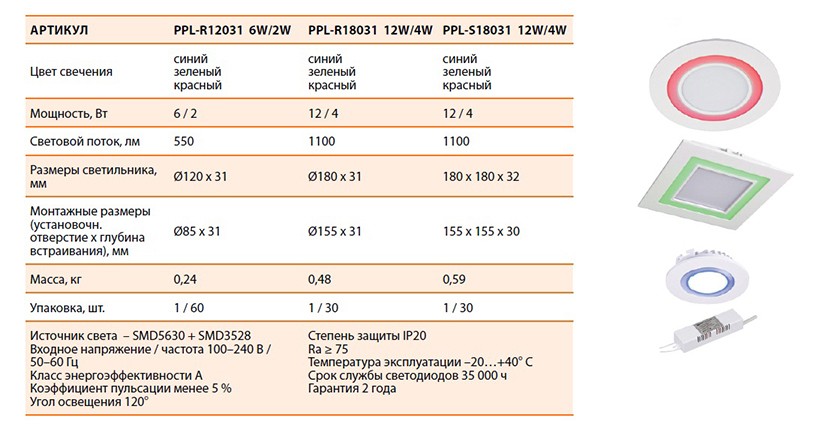

По форме корпуса светодиодные светильники PPL двойного свечения
от Jazzway представлены в двух формах: круг и квадрат.
Их можно монтировать в подвесные потолки и встраивать в стену.
Режимы переключаются последовательным выключением и обратным включением светильника.
Три режима работы:
- светится центральная часть белого цвета;
- светится цветное обрамление;
- светятся обе части светильника – и цветной ободок, и основная белая часть.
- Существенная экономия потребляемой энергии. Как следствие: снижение ежемесячных платежей за электричество.
- Длительный срок службы: до 50 000 часов.
- Отсутствие необходимости регулярной замены перегоревших или мерцающих ламп.
- Нет затрат на специальную утилизацию отработавших свое светодиодных светильников.
- Снижение расходов на кондиционирование в теплое время года. Ведь светодиоды нагреваются меньше всех прочих источников света!
- Даже учитывая, что светодиодный светильник изначально обойдется дороже своего растрового предшественника, в долгосрочной перспективе экономия за счет светодиодных потолочных светильников и панелей может получиться весьма ощутимой. Это будет особенно заметно при единовременной замене большого количества светильников в помещении. При использовании светодиодных осветительных приборов долгосрочная экономия повышается минимум в 2 раза! Этот показатель может быть еще лучше, в зависимости от качества модернизации системы освещения.
- Коэффициент пульсации таких светильников не превышает 5%. В большей части светильников он вообще стремится к нулю!
20.11.2017
