Отличие диммеров с сигналом управления 0-10В от 1-10В

Для диммирования (регулировка светового потока) светодиодных лент и светильников часто используются системы управления светом, работающие по стандартам  0-10 В и 1-10 В. Схема подключения светодиодной ленты представлена на рис 1.


Рис 1. Схема подключения светодиодной ленты через диммер (LED Dimmer SR-2001) компании Arlight.

Иногда при организации систем управления светом возникают вопросы в различии стандартов диммирования 0-10 В и 1-10 В. Стандарты очень похожи, при изменении напряжения сигнала, предполагается изменение светового потока. Если значение 10 В, то световой поток максимальный, если значение 1 (0) В, то световой поток минимален. Порой кажется, что эти стандарты одинаковы, но это не совсем так.

Разберемся в различии этих стандартов:

Стандарт 0-10В регламентируется ANSI E1.3, разработан Американским национальным институтом стандартов (American National Standards Institute). Стандарт предполагает активный регулятор и пассивный диммер, отвечающий на сигналы регулятора, схема представлена на рис. 2. Регулятор играет роль активного источника, задающего напряжение в зависимости от поворота движка, для работы такого регулятора к нему всегда подается питающее напряжение. Диммер пассивный, он реагирует изменением светового потока на изменения напряжения, создаваемые регулятором.

При значении сигнала 10В система выдает 100% яркости. При 0В – 0% яркости, полное гашение.

Рис. 2. Схема подключения по стандарту 0-10В.

Стандарт 1-10В регламентируется IEC 60929, стандарт разработан Международной электротехнической комиссией (МЭК; англ. International Electrotechnical Commission). Регулятор пассивный, выполняет роль потребителя (это резистивный элемент, потенциометр), диммер является активным, он создает электрическое напряжение в системе управления.

При значении сигнала 10В система выдает 100% яркости. При 1В или ниже –  минимальная яркость, уровень яркости зависит от производителя, для полного гашения необходимо разрывать цепь питания 220В., поэтому такие регуляторы часто снабжают выключателем, который при повороте движка на минимальное значение разрывает цепь питания. Принципиальная схема подключения представлена на рис. 3.

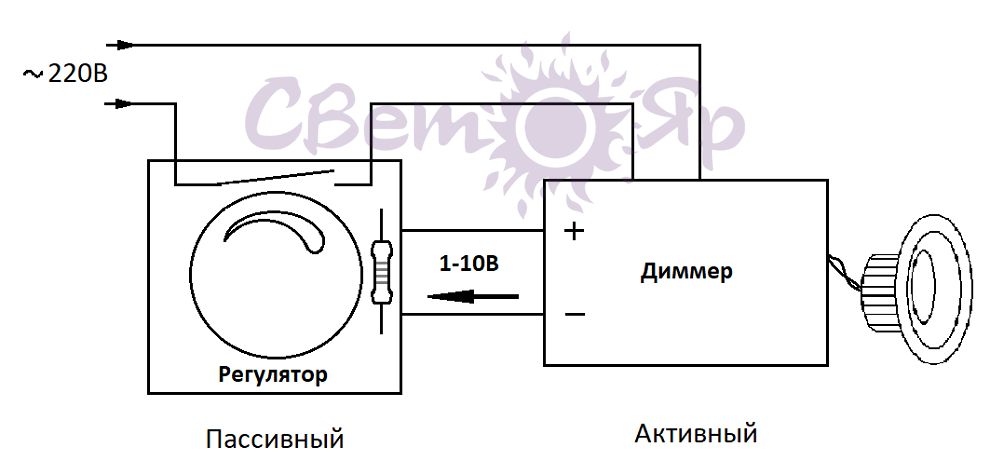

Рис. 3. Схема подключения по стандарту 1-10В.

Заключение


Покупателю совершенно не нужно знать кто источник, а кто потребитель, кто пассивный, а кто активный. Важно понять, что не все диммеры и регуляторы совместимы друг с другом.
- Диммеры 1-10В могут работать с любыми регуляторами как с 1-10В, так и с 0-10В, но с регулятором 0-10В может потребоваться дополнительный выключатель.
- Диммеры 0-10В могут работать только с активным регулятором 0-10В. На рисунке 4 (а,б,в) представлены рабочие схемы подключения,
на рисунке   4 (г) представлена нерабочая схема подключения.

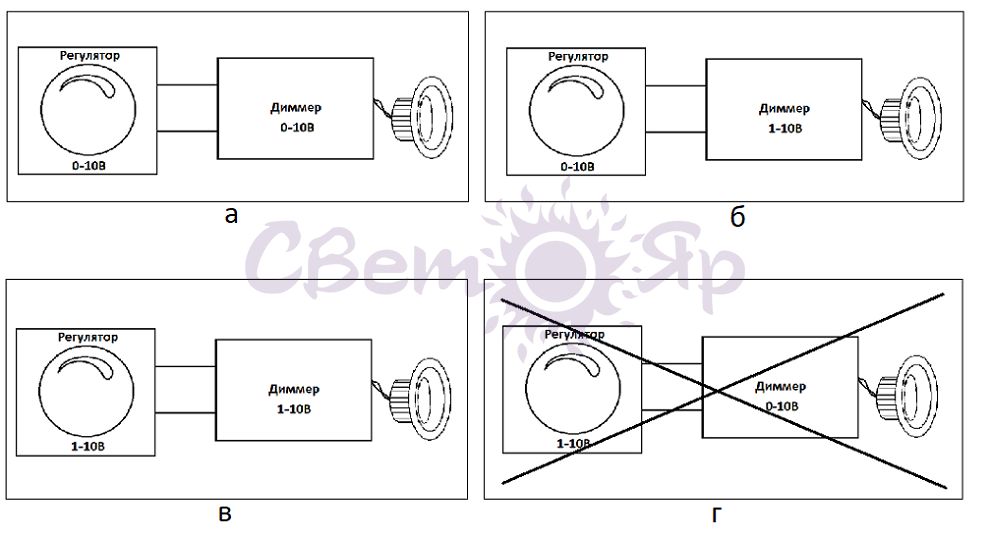

Рис. 4. Схемы подключения диммеров и регуляторов.
а. Регулятор 0-10В, диммер 0-10В.              б. Регулятор 0-10В, диммер 1-10В.
в. Регулятор 1-10В, диммер 1-10В.              г. Регулятор 1-10В, диммер 0-10В.

Для более корректной работы следует выбрать оборудование, работающее по одному сценарию. На практике, даже если система сделана по одному стандарту, но где регулятор и диммер изготовлены разными производителями, не всегда такая система будет корректно работать. Поэтому при выборе диммеров, сначала стоит поинтересоваться их совместимостью с регуляторами.


15.03.2018
