Подключение светодиодных многоцветных (RGB) прожекторов

В данной статье будет подробно описано подключение светодиодных RGB-прожекторов.

Для начала опишем подключение прожекторов при помощи контроллера.

Схема подключения RGB-прожекторов
Рис. №1. Схема подключения RGB-прожекторов.

Переменное напряжение 220В подается на драйвер (блок питания). Далее напряжение преобразуется в 12В постоянного напряжения и подается на контроллер. Задавая необходимый режим свечения на контроллер, прожектор воспроизводит эти режимы.( Рис. №1).
Если мощность блока питания и контроллера не позволяют подключить необходимое количество прожекторов, используйте усилитель RGB-сигнала как это показано на схеме ниже ( Рис. №2).
Схема подключения RGB-прожекторов через усилитель
Рис. №2. Схема подключения RGB-прожекторов через усилитель.

В связи с тем, что цвет свечения одной группы прожекторов подключенных к контроллеру может отличаться от другой группы прожекторов, подключенных к усилителю, эта схема не будет являться самой оптимальной из-за возможной разницы электрических выходных параметров усилителя и контроллера. Для одинакового отображения оттенков используйте усилитель RGB-сигнала на каждую группу прожекторов, как это показано на схеме ниже ( Рис. №3).

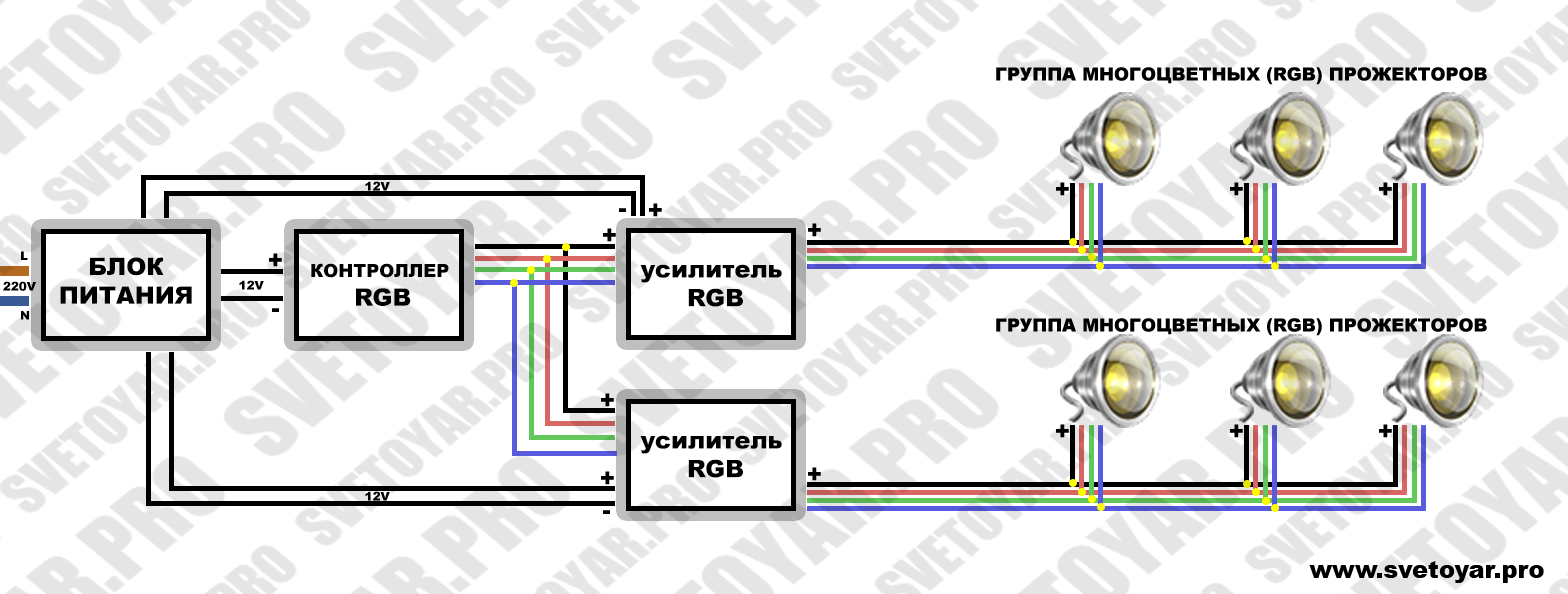

Оптимальная схема подключения RGB-прожекторов через усилители
Рис. №3. Оптимальная схема подключения RGB-прожекторов через усилители.

В случае, если суммарная мощность прожекторов больше мощности блока питания, то следует перераспределить мощность прожекторов на несколько блоков питания. При этом контроллер может питаться от любого блока питания так как на рис.№3 и №4 он потребляет малое количество энергии. На схеме ниже подробно описано подключение с несколькими блоками питания ( Рис. №4).
Оптимальная схема подключения RGB-прожекторов через усилители с раздельным питанием
Рис. №4. Оптимальная схема подключения RGB-прожекторов через усилители с раздельным питанием.

21.11.2017
